Yeni bir üretim hattının yatırım kararı verildiğinde en pahalı hatalar genellikle montaj bittikten sonra ortaya çıkar: robotun erişemediği bir nokta, birbirini bekleyen iki istasyon ya da forklift trafiğini kesen bir konveyör. Dijital ikiz, hattın sanal bir kopyasını oluşturarak bu soruları kurulumdan önce sormayı mümkün kılar. Bu yazıda dijital ikizin ne olduğunu, hangi verilerle beslendiğini ve bir üretim hattını sanal ortamda test etmenin adımlarını anlatıyoruz.
Dijital ikiz nedir, 3D modelden farkı ne?
Dijital ikiz, fiziksel bir makinenin, hattın ya da tesisin davranışını da içeren sanal karşılığıdır. Yalnızca geometriyi gösteren bir 3D model, ekipmanın nasıl göründüğünü anlatır; dijital ikiz ise nasıl çalıştığını da taklit eder. Konveyörün hızı, robotun çevrim süresi, makinenin arıza olasılığı ve operatörün yürüme mesafesi modele kural ve parametre olarak eklenir.
Kullanım aşamasına göre iki farklı dijital ikizden söz edilebilir. Tasarım aşamasındaki ikiz, henüz var olmayan bir hattı test etmek için kullanılır ve tahmini parametrelerle çalışır. İşletme aşamasındaki ikiz ise çalışan tesisten canlı veri alır ve gerçek hattın anlık durumunu yansıtır. İyi planlanmış bir projede birincisi zamanla ikincisine dönüşür.
Dijital ikiz hangi verilerle beslenir?
Bir dijital ikizin gerçekçiliği, beslendiği verinin kalitesine bağlıdır. Tasarım aşamasında CAD çizimleri, makine teknik föyleri ve benzer hatlardan alınan çevrim süreleri kullanılır. İşletme aşamasında ise veri doğrudan sahadan gelir.
- PLC ve saha cihazları: Siemens S7 ailesi, Beckhoff ve benzeri kontrolörlerden okunan çalışma, duruş, arıza sinyalleri ve sayaçlar
- OPC UA: Farklı üreticilerin cihazlarından veriyi standart bir bilgi modeliyle almaya yarayan endüstriyel haberleşme standardı
- MQTT: Sensörlerden ve ağ geçitlerinden gelen küçük ve sık mesajları hafif bir yayınla-abone ol yapısıyla taşıyan protokol
- ERP ve MES kayıtları: İş emirleri, ürün reçeteleri, vardiya planları ve üretim miktarları
- ANDON ve bakım kayıtları: Duruş nedenleri, onarım süreleri ve arıza sıklıkları
Bu veri kaynaklarının hepsine ilk günden ihtiyaç yoktur. Çoğu projede önce yerleşim ve akış doğrulanır, canlı veri bağlantıları sonraki aşamada eklenir.
Hattı kurmadan önce neler test edilebilir?
Yerleşim ve erişim

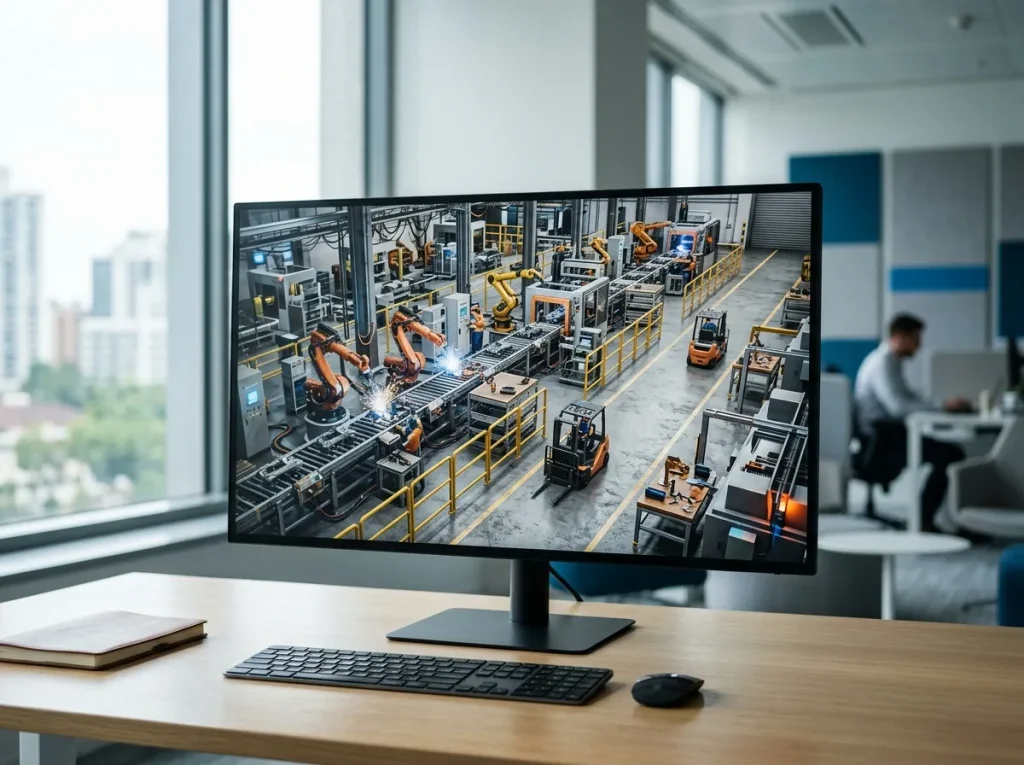

Makinelerin, konveyörlerin, robotların ve güvenlik çitlerinin yerleşimi üç boyutlu ortamda gerçek ölçüleriyle kurulur. Robot erişim alanları, bakım için gereken boşluklar, forklift ve AGV geçiş yolları sanal olarak kontrol edilir. Kâğıt üzerinde sorunsuz görünen bir yerleşimde çakışmalar bu aşamada ortaya çıkar. Operatörün istasyonlar arasındaki yürüme mesafesi, malzeme besleme noktalarına erişim ve ergonomik çalışma yüksekliği de aynı model üzerinde değerlendirilebilir.
Kapasite, takt süresi ve darboğaz
Her istasyonun çevrim süresi ve değişkenliği modele girildiğinde, hattın saatte kaç ürün çıkarabileceği simülasyonla hesaplanır. Hangi istasyonun önünde kuyruk oluştuğu, ara stok (buffer) alanlarının yeterli olup olmadığı ve bir makinenin arızasının tüm hattı nasıl etkilediği farklı senaryolarla denenir.
Senaryo karşılaştırması
İki farklı yerleşim, bir robot yerine iki operatör, farklı ürün karışımları veya vardiya düzenleri aynı model üzerinde karşılaştırılabilir. Yatırım kararı tahmine değil, sayısal karşılaştırmaya dayanır.
Sanal devreye alma
PLC programı gerçek hat kurulmadan önce dijital ikize bağlanarak test edilebilir. Sensör sinyalleri ve aktüatör hareketleri simüle edildiği için kontrol yazılımındaki mantık hataları sahada değil, masada yakalanır. Bu yaklaşım, devreye alma süresinin kısalmasına ve sahada yaşanan sürprizlerin azalmasına yardımcı olur.
Dijital ikiz projesi nasıl yürütülür?
- Amacın netleştirilmesi: yerleşim doğrulama mı, kapasite analizi mi, sanal devreye alma mı, eğitim mi
- Mevcut verilerin toplanması: CAD dosyaları, makine föyleri, çevrim süreleri, ürün reçeteleri
- 3D modelin oluşturulması ve fiziksel kuralların eklenmesi
- Modelin bilinen bir durumla doğrulanması: mevcut bir hattın gerçek çıktısıyla simülasyon çıktısının karşılaştırılması
- Senaryoların çalıştırılması ve sonuçların karar vericilere görsel olarak sunulması
- Gerekiyorsa canlı veri bağlantılarının kurulması ve modelin işletme ikizine dönüştürülmesi
Doğrulama adımı sık atlanır; oysa gerçekle karşılaştırılmamış bir model, sunumda etkileyici görünse de yanlış karara yol açabilir.
Beklentiyi doğru kurmak
Dijital ikiz güçlü bir araçtır; ancak her ayrıntıyı modellemeye çalışmak projeyi gereksiz yere uzatır. Sorulan soruya yetecek ayrıntı düzeyi seçilmelidir. Yerleşim kontrolü için makinelerin dış hatları ve hareket alanları yeterliyken, sanal devreye alma için sensör ve aktüatör düzeyinde bir model gerekir. Kapasite analizi ise görsel ayrıntıdan çok çevrim sürelerinin ve arıza dağılımlarının doğruluğuna bağlıdır.
Modelin kimin tarafından güncelleneceği de baştan konuşulmalıdır. Hatta yapılan her değişiklik, yeni bir makine, taşınan bir istasyon ya da değişen bir çevrim süresi modele işlenmezse ikiz, zamanla gerçek hattan uzaklaşır ve güvenilirliğini kaybeder. Bu yüzden proje tesliminde model dosyalarının, parametre listelerinin ve veri bağlantı ayarlarının belgelenmesi, dijital ikizin uzun ömürlü olmasını sağlar.
Sonuç
Dijital ikiz, üretim hattını kurmadan önce görmenin, ölçmenin ve denemenin yoludur. Yerleşim hataları, kapasite açıkları ve kontrol yazılımı sorunları sanal ortamda yakalandığında, sahadaki montaj ve devreye alma süreci daha öngörülebilir hale gelir. Hat çalışmaya başladıktan sonra ise aynı model, canlı veriyle beslenerek günlük işletme kararlarını destekleyebilir.
