Sahaya gönderilen bir panoda gevşek bir klemens, yanlış ayarlanmış bir motor koruma şalteri ya da eksik bir topraklama bağlantısı, devreye alma günü saatler süren arıza aramalarına ve bazen ekipman hasarına yol açar. Endüstriyel pano imalatında kalite, montajın titizliği kadar hangi standartlara göre tasarlandığı ve teslimattan önce nasıl test edildiği ile belirlenir. Bu yazıda pano imalatında esas alınan temel standartları ve atölyeden çıkmadan önce uygulanması gereken test kontrol listesini paylaşıyoruz.
Pano imalatında esas alınan standartlar
Bir otomasyon panosu için tek bir standart yoktur; panonun kullanım amacına göre birden fazla standart birlikte uygulanır.
IEC 61439 (TS EN 61439)
Alçak gerilim şalt ve kumanda donanımı düzenleri için temel standarttır. IEC 61439-1 genel kuralları, IEC 61439-2 ise güç şalt ve kumanda panolarını kapsar. Standart, iki aşamalı bir doğrulama yaklaşımı getirir: tasarım doğrulaması (sıcaklık artışı, kısa devre dayanımı, dielektrik özellikler, açıklık ve yüzeysel kaçak mesafeleri gibi) ve her pano için imalat sonunda yapılan rutin doğrulama. Panoyu üreten firma, standartta “pano imalatçısı” olarak bu rutin doğrulamadan sorumludur.
Pratikte bu, katalogdan rastgele seçilmiş kabin ve bara bileşenlerinin bir araya getirilmesinin yeterli olmadığı anlamına gelir. Kullanılan sistemin tasarım doğrulamasının hangi kaynağa dayandığı (üretici test raporları, hesap yöntemi veya referans tasarım) bilinmeli ve pano dosyasında belgelenmelidir.
IEC 60204-1 (TS EN 60204-1)
Makinelerin elektrik donanımına ilişkin standarttır. Makineye ait kumanda panolarında acil durdurma devreleri, kumanda devresi gerilimleri, iletken renkleri, koruyucu topraklama devresi ve dokümantasyon gibi konularda gereklilikler tanımlar. Makine panosu imal ediliyorsa, IEC 61439 ile birlikte bu standart da dikkate alınmalıdır.
EN 81346 (IEC 81346)
Tesis, sistem ve ekipmanlar için referans tanımlama (kodlama) kurallarını belirler. Pano içindeki cihazların ve klemenslerin tutarlı biçimde kodlanması, projeden sahaya kadar aynı dilin kullanılmasını sağlar. Kodlama, bakım kolaylığı açısından da belirleyicidir.
Tasarım aşamasında netleştirilmesi gerekenler
Testte ortaya çıkan sorunların önemli kısmı aslında tasarım aşamasında önlenebilir. İmalata başlamadan önce şu bilgiler kesinleşmiş olmalıdır:
- Besleme gerilimi, şebeke tipi (TN-S, TN-C-S, IT) ve beklenen kısa devre akımı.
- Panonun kurulacağı ortam: ortam sıcaklığı, toz, nem, yıkama gereksinimi ve buna bağlı IP koruma sınıfı.
- Isı hesabı ve buna göre fan, filtre veya klima seçimi. Sürücü yoğun panolarda bu hesap atlanırsa cihazlar sahada aşırı ısınır.
- Kablo giriş yönü (üstten, alttan), saha kablolarının kesitleri ve rakor sayısı.
- Yedek alan ve yedek klemens payı.

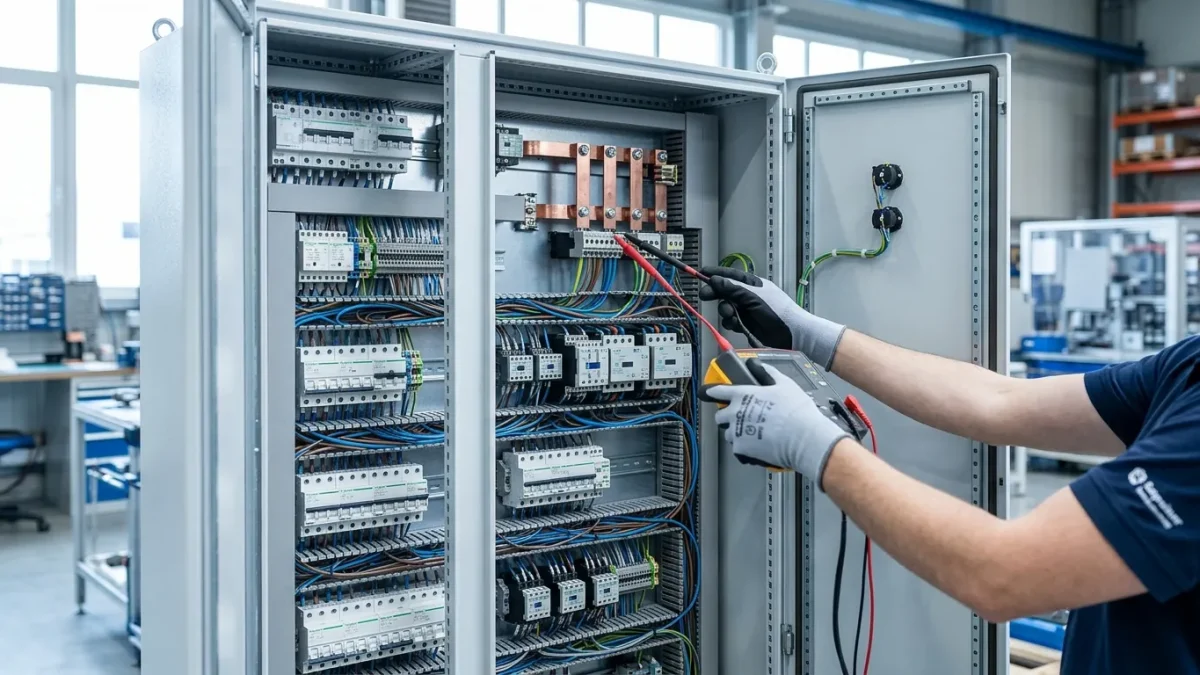

Teslimat öncesi test kontrol listesi
Aşağıdaki liste, IEC 61439 rutin doğrulama başlıklarını ve otomasyon panolarına özgü fonksiyonel kontrolleri bir araya getirir. Her madde için sonuç, ölçüm değeri, tarih ve kontrolü yapan kişi test raporuna işlenmelidir.
Görsel ve mekanik kontroller
- Koruma derecesi: kapı contaları, rakorlar ve kesilmiş delikler IP sınıfını bozmuyor mu?
- Açıklık ve yüzeysel kaçak mesafeleri, özellikle bara ve güç bağlantılarında yeterli mi?
- Tüm cihazlar proje listesiyle uyumlu mu, doğru tip ve değerde mi?
- Kapılar, kilitler, menteşeler ve kapı üstü cihazlar düzgün çalışıyor mu?
Elektriksel kontroller
- Güç bağlantılarında sıkma torkları üretici değerlerine göre kontrol edildi ve işaretlendi mi?
- Koruyucu topraklama sürekliliği: kapılar, montaj plakası ve gövde koruma iletkenine bağlı mı?
- Dielektrik dayanım testi ve izolasyon direnci ölçümü yapıldı mı? Elektronik cihazlar test öncesi devreden ayrıldı mı?
- Motor koruma şalterleri ve termik ayarları motor etiket akımlarına göre ayarlandı mı?
- Kablo renkleri, kesitleri ve uç bağlantıları (yüksük, pabuç) projeye uygun mu?
Fonksiyonel kontroller
- Panoya kontrollü olarak enerji verilerek güç kaynakları ve kumanda gerilimleri ölçüldü mü?
- Acil stop zinciri ve güvenlik röleleri ya da güvenlikli PLC girişleri beklenen şekilde çalışıyor mu?
- PLC’ye test programı yüklenerek her I/O noktası tek tek test edildi mi (I/O check)?
- Sürücü, HMI ve PLC arasındaki haberleşme (Profinet, Modbus TCP vb.) doğrulandı mı?
- Fan, termostat, pano aydınlatması ve priz gibi yardımcı devreler çalışıyor mu?
Dokümantasyon ve teslim dosyası
Bir panonun teslimatı, yalnızca kabinin kendisi değildir. Güncel elektrik projesi (sahada yapılan değişiklikler işlenmiş haliyle), klemens planı, malzeme listesi, test raporu, cihaz kullanım kılavuzları ve PLC programının yedeği teslim dosyasının parçasıdır. Pano üzerinde imalatçı bilgisi, anma değerleri ve standart referansını içeren etiket bulunmalıdır. Proje dosyasının bir kopyasının pano içindeki doküman cebinde bulunması sahadaki bakım ekibi için pratik bir kolaylıktır.
Otomasyon projelerinde panonun atölyede, sahaya gitmeden önce PLC yazılımıyla birlikte test edilmesi büyük avantaj sağlar. Nestlé ürün sayma ve koli doldurma konveyörü gibi S7-1200, V20 ve V90 sürücüleri içeren projelerde sürücü parametreleri ve haberleşme atölye testinde doğrulandığında sahadaki devreye alma süresi belirgin şekilde kısalır.
Sonuç
Standartlara uygun tasarlanmış ve teslimattan önce sistematik biçimde test edilmiş bir pano, sahada sürpriz yaşatmaz. IEC 61439 ve IEC 60204-1 gerekliliklerini esas alan, EN 81346 ile tutarlı kodlanan ve her test adımının kayıt altına alındığı bir süreç; hem devreye alma süresini kısaltır hem de panonun yıllar boyunca güvenle işletilmesini sağlar.
