Gece vardiyasında bir makine duruyor, bakım teknisyeni panoyu açıyor ve karşısında hiçbir işaret taşımayan, kanal dışına taşmış yüzlerce kablo buluyor. Arızanın kendisi basit bir sensör kopukluğu olsa bile, doğru kabloyu bulmak dakikalar değil saatler sürüyor. Pano içi kablolama ve etiketleme, panonun ilk imalat maliyetinde küçük bir kalem gibi görünür; ancak tesisin yıllar boyunca ödeyeceği arıza ve bakım süresini doğrudan belirler. Bu yazıda düzenli kablolamanın ve tutarlı etiketlemenin bakıma etkisini ve imalatta dikkat edilmesi gereken detayları ele alıyoruz.
Arıza süresinin gizli bileşeni: arama süresi
Bir arızanın toplam süresi; arızanın fark edilmesi, arızalı noktanın bulunması, onarım ve yeniden devreye alma adımlarından oluşur. Sahada gözlemlediğimiz tablo şudur: Onarımın kendisi çoğu zaman kısa sürer, zamanın büyük bölümü arızalı noktayı bulmaya gider. Bir sensör kablosunun hangi klemense, oradan hangi PLC girişine gittiğini şema ve saha etiketleri üzerinden birkaç dakikada takip edebilen teknisyen ile her kabloyu tek tek ölçerek takip etmek zorunda kalan teknisyen arasındaki fark, üretim kaybı olarak doğrudan bilançoya yansır.
Bu nedenle kablolama ve etiketleme, estetik bir tercih değil bakım yönetiminin bir parçasıdır.

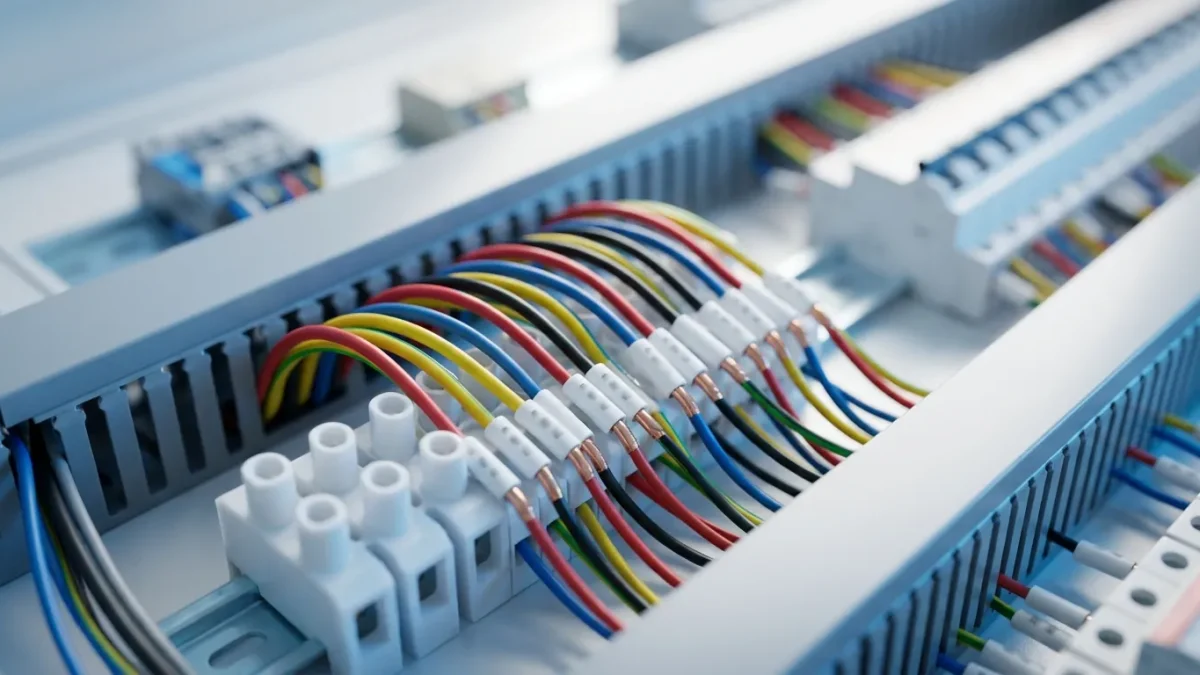

Düzenli kablolamanın temel kuralları
Kablo kanalı ve yerleşim
Kablo kanallarının doluluk oranı, montajdan sonra yapılacak eklemeleri de düşünerek belirlenmelidir. Tamamen doldurulmuş bir kanala sonradan kablo eklemek hem zordur hem de kanal kapağının kapanmamasına yol açar. Cihazlar arası kablolar kanal içinden, mümkün olan en kısa ve düzenli güzergahla taşınmalı; kanal dışında serbest kablo bırakılmamalıdır.
Güç ve sinyal ayrımı
Frekans invertörleri, servo sürücüler ve motor kabloları elektromanyetik gürültü kaynağıdır. Analog sinyaller, enkoder kabloları ve haberleşme hatları (Profinet, Modbus) bu kablolardan ayrı kanallarda ve mümkünse fiziksel mesafe bırakılarak taşınmalıdır. Ekranlı kabloların ekranı sürücü üreticisinin önerdiği şekilde, geniş yüzeyli kelepçelerle topraklanmalıdır. Bu ayrım yapılmadığında ortaya çıkan ve ara ara kaybolan analog değer ya da haberleşme kopması gibi arızalar, bakım ekibi için teşhis edilmesi en zor sorunlardandır.
İletken renkleri ve uç işlemleri
IEC 60204-1, koruma iletkeni için yeşil-sarı rengi zorunlu tutar ve kumanda devreleri için renk önerileri getirir; örneğin DC kumanda devreleri için mavi, harici kaynaktan beslenen ve ana şalter kapalıyken enerjili kalabilen devreler için turuncu yaygın olarak kullanılır. Hangi renk şemasının kullanıldığı proje dokümanında açıkça belirtilmelidir. Çok telli iletkenlerde yüksük kullanımı, doğru sıkma torku ve klemens başına izin verilen iletken sayısına uyulması, zamanla gevşeyen bağlantıların önüne geçer.
Etiketleme: şema ile sahanın aynı dili konuşması
İyi bir etiketleme sisteminde teknisyen, şemada gördüğü kodu panoda, panoda gördüğü kodu sahada aynı şekilde bulur. EN 81346 bu tutarlılık için bir referans tanımlama yapısı sunar: tesis bölümü, konum ve ürün seviyesinde kodlama yapılarak her cihazın nerede ve ne olduğu tek bir kodla ifade edilir.
Pratikte etiketlenmesi gereken noktalar şunlardır:
- Cihaz etiketleri: Sigorta, kontaktör, röle, sürücü ve PLC modülleri; hem cihazın üzerinde hem de montaj plakasında, cihaz söküldüğünde de kod kaybolmayacak şekilde.
- İletken işaretleri: Her iletkenin iki ucunda, bağlandığı noktayı veya potansiyel numarasını gösteren kalıcı işaret (makaron veya klips tipi).
- Klemens etiketleri: Klemens grubu ve klemens numarası; saha kablosunun hangi ekipmana gittiği klemens planında açıkça yer almalıdır.
- Saha kabloları: Kablo numarası, pano girişinde ve saha ucunda aynı şekilde.
- Kapı üstü elemanlar: Buton, lamba ve seçici anahtarlar; işlevi operatörün dilinde.
- Uyarı etiketleri: Ana şalter kapalıyken enerjili kalan devreler, kondansatör deşarj süresi olan sürücüler.
Etiketlerin elle yazılmaması, yazıcı ile basılması ve ısıya, yağa, temizlik kimyasallarına dayanıklı malzemeden seçilmesi gerekir. Birkaç yıl içinde silinen bir etiket, hiç etiket olmamasıyla aynı sonucu doğurur.
Klemens düzeni ve I/O eşleşmesi
Saha sinyallerinin PLC’ye bağlandığı klemens sırasının I/O listesiyle paralel ilerlemesi, arıza aramayı belirgin biçimde hızlandırır. Örneğin I0.0–I0.7 girişlerinin klemens sırasında da ardışık olması, teknisyenin HMI’da gördüğü girişi panoda hemen bulmasını sağlar. Ayrılabilir test klemensleri veya sigortalı klemensler, sensör hattının PLC’den ayrılarak ölçülmesine imkan verir. Klemens gruplarının gerilim seviyelerine göre (24 V DC, 230 V AC gibi) ayrılması ve aralarına ayırıcı plaka konulması da güvenli çalışma açısından önemlidir.
Güncel dokümantasyon olmadan etiket yarım kalır
En iyi etiketleme bile güncel olmayan bir elektrik projesiyle birlikte işe yaramaz. Sahada yapılan her değişiklik (eklenen bir sensör, taşınan bir klemens) projeye işlenmeli ve pano içindeki doküman cebinde güncel kopya bulunmalıdır. Devreye alma sonunda hazırlanan “as-built” proje, bakım ekibinin elindeki en değerli araçtır. Aynı kodlama sisteminin HMI alarm metinlerinde ve SCADA ekranlarında da kullanılması, alarmdan panodaki cihaza giden yolu tek adıma indirir.
Sonuç
Pano içi kablolama ve etiketleme, panonun ömrü boyunca her arızada ve her bakım çalışmasında yeniden karşılaşılan bir kalite göstergesidir. Güç ve sinyal ayrımı yapılmış düzenli kablolama, EN 81346 ile tutarlı kodlama, kalıcı etiketler ve güncel dokümantasyon, arızalı noktayı bulma süresini kısaltır ve bakım ekibinin panoya güvenle müdahale etmesini sağlar.
GET Otomasyon olarak pano imalatı ve montajı süreçlerinde kablolama düzeni, etiketleme ve as-built dokümantasyonu teslimatın bir parçası olarak ele alıyoruz. Yeni pano veya mevcut panolarınızın revizyonu için teklif alabilirsiniz.
